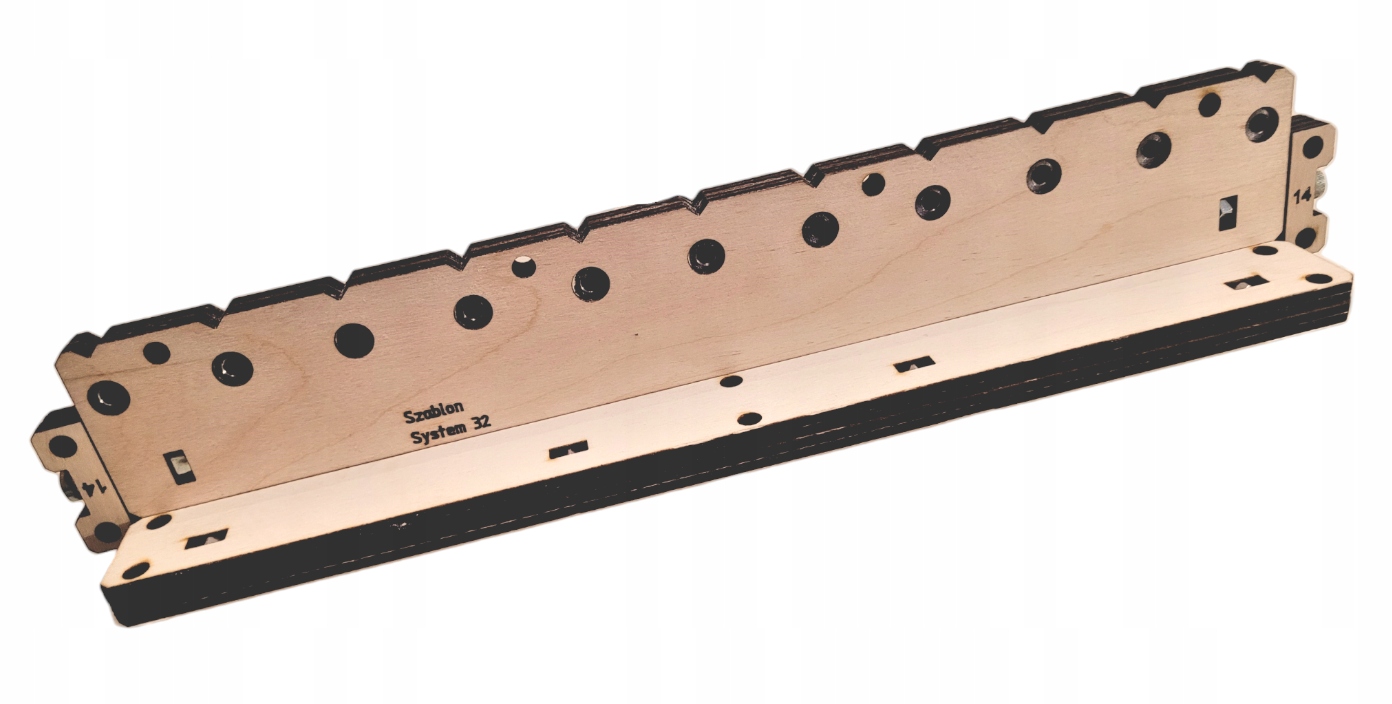

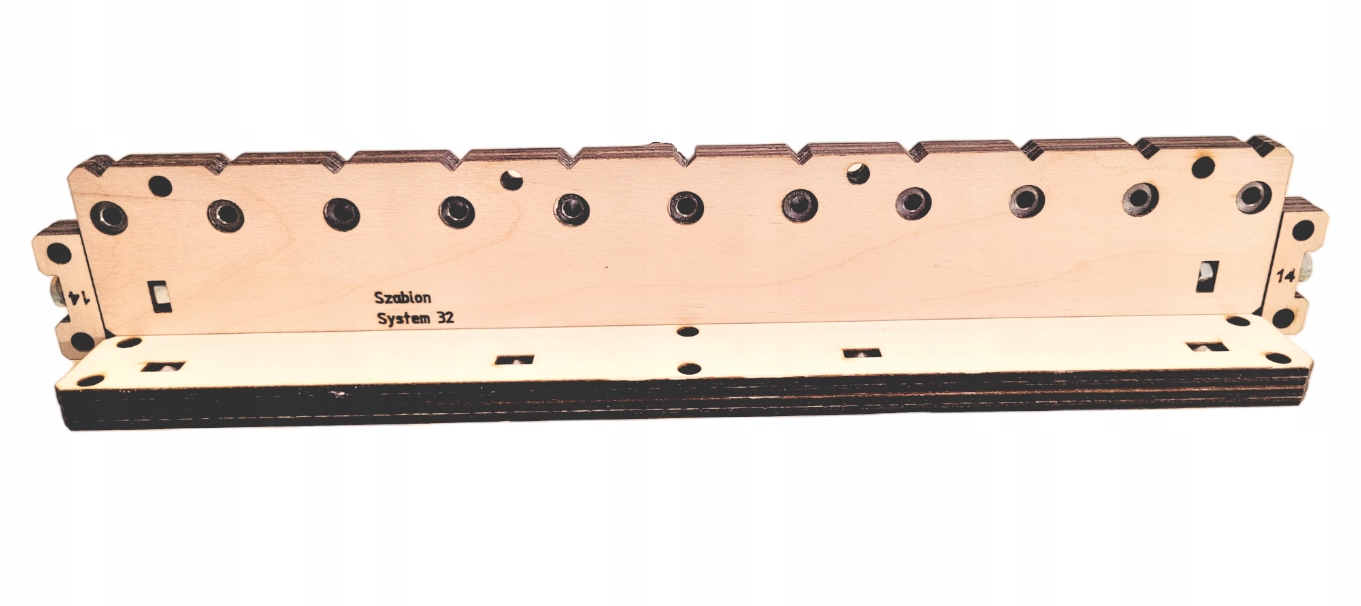

Szablon do precyzyjnego wiercenia otworów w Systemie 32 w płytach meblowych.

Szablon wykonany jest ze sklejki wycinanej z laserowo. W miejscach przeznaczonych do wiercenia otworów osadzone są stalowe tulejki ustalające.

Tulejki o długości 18 mm sprawiają że wiercone otwory są prostopadłe do płaszczyzny wiercenia.

Średnica otworów 5 mm.

Istnieje możliwość zamówienia szablonu w wersji z tulejkami o innych średnicach. W tym celu prosimy o wiadomość do sprzedającego przy składaniu zamówienia.

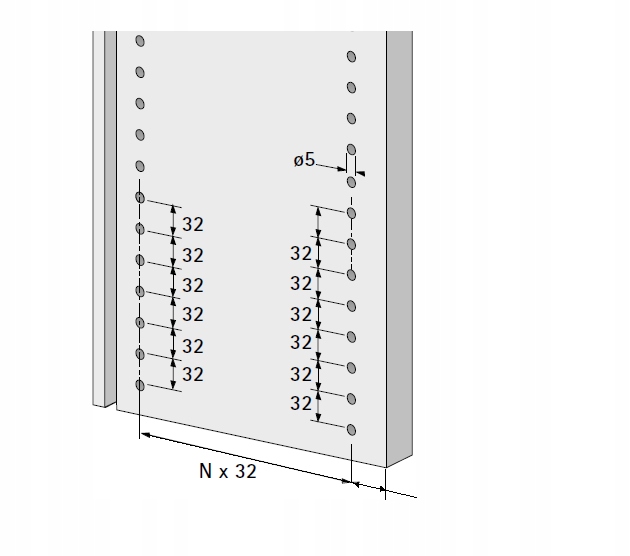

Szablon uniwersalny przystosowany do wykonywania otworów zgodnie z ogólnie przyjętą normą.

Pozwala wykonywać otwory pod kołki, zawiasy, prowadnice, zamki, stopki.

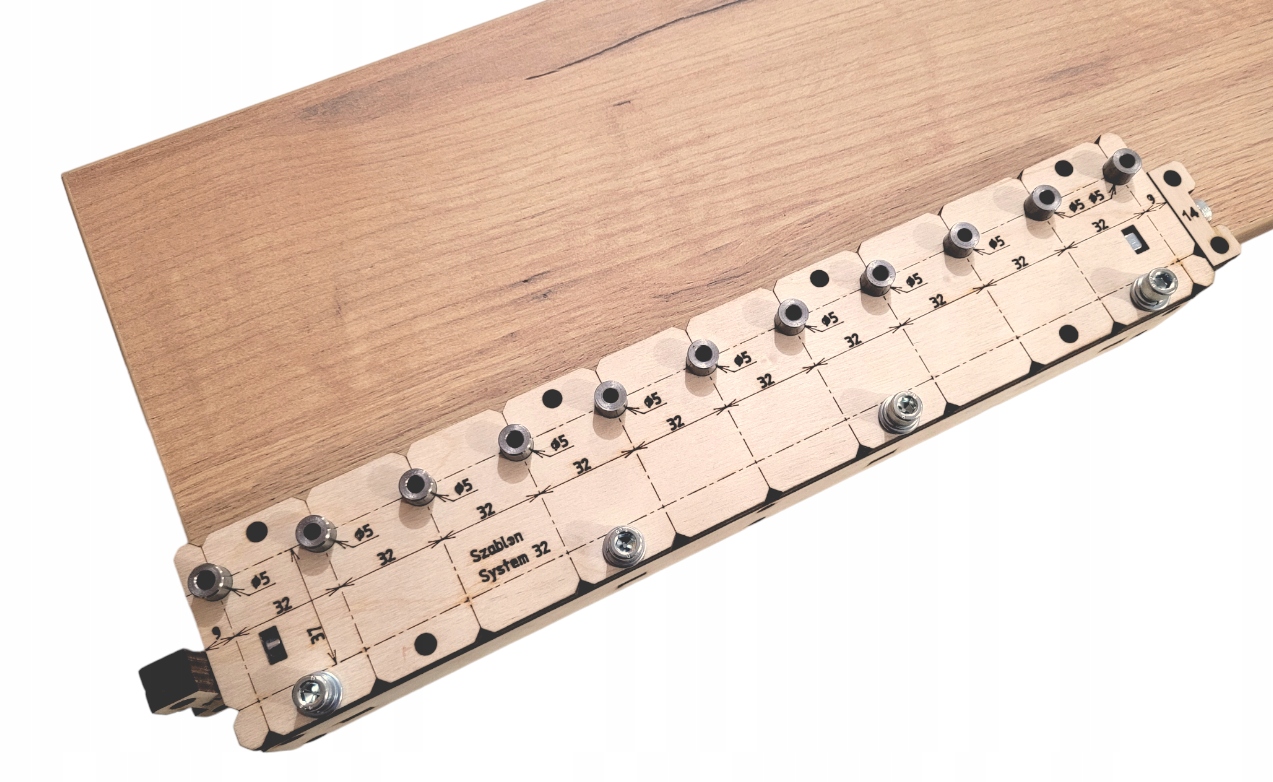

Szablon zapewnia wysoką precyzję dzięki czemu wiercone otwory znajdują się w idealnych odstępach oraz odległości od krawędzi płyty.

Opis otworów:

Górna część przyrządu posiada 11 tulejek o średnicy:

• ∅ 5 mm 11x,

Dolna część przyrządu stanowi opór który dodatkowo można wyregulować za pomocą śrub i otworów w kształcie fasolki.

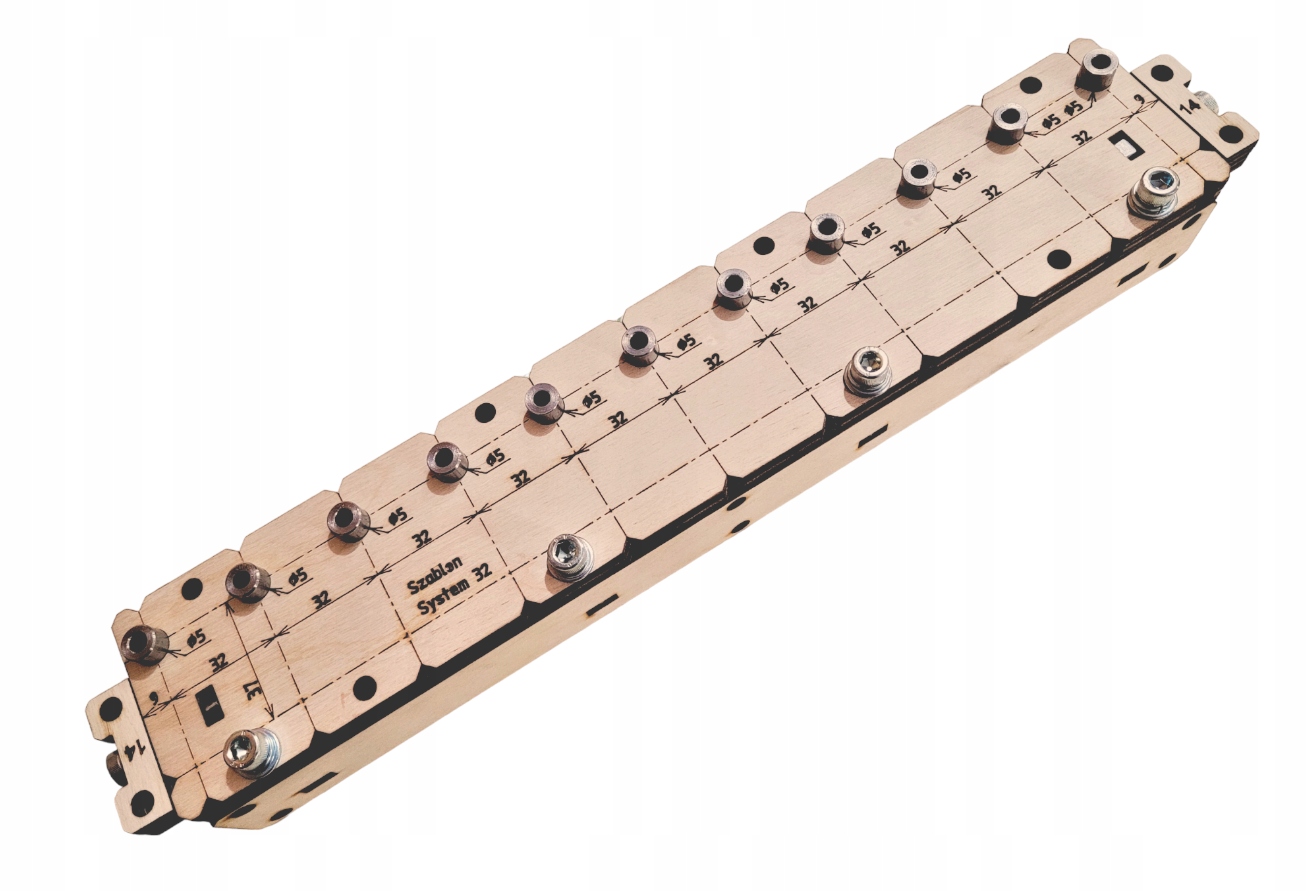

Wszystkie niezbędne wymiary są trwale wygrawerowane na powierzchni szablonu wraz z liniami pomocniczymi w celu łatwiejszego pozycjonowania szablonu.

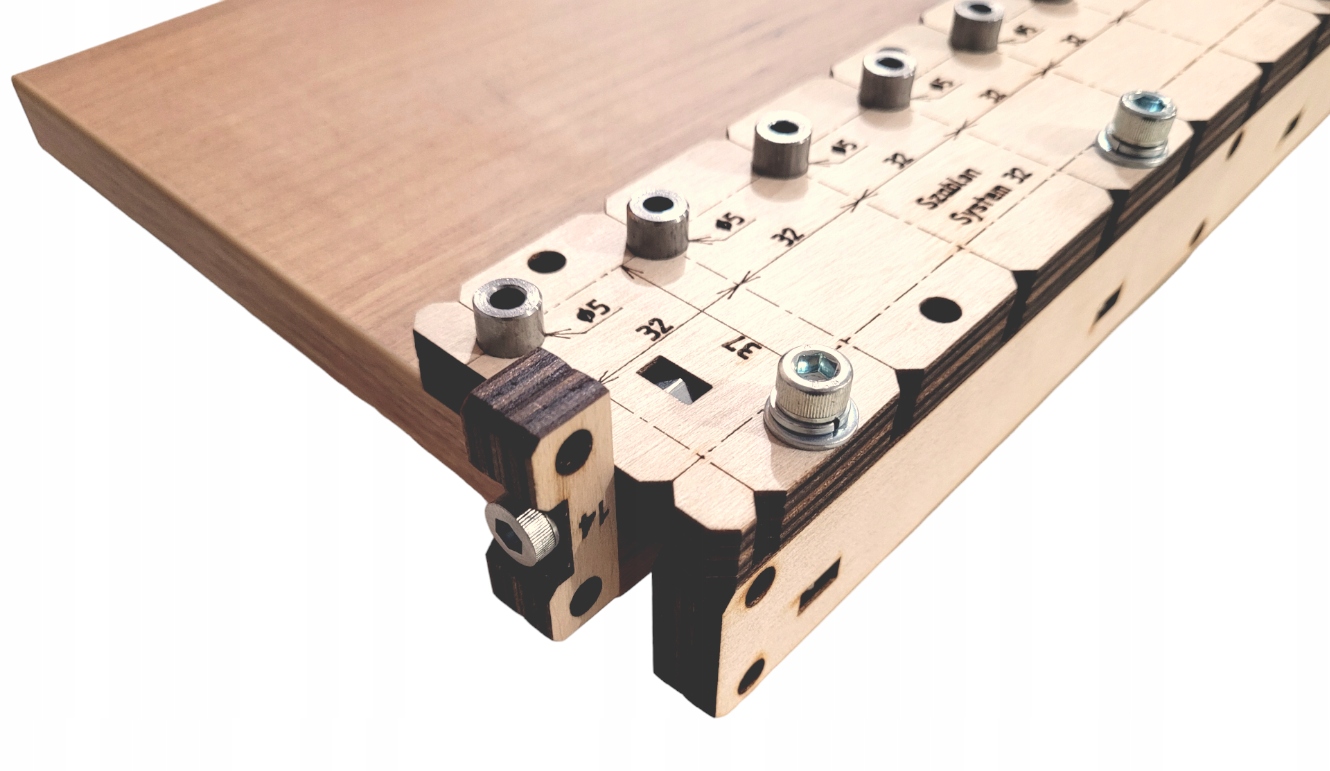

Szablon wyposażony jest w dwa składane ograniczniki boczne co przyspiesza i znacząco ułatwia pracę. Opory przykręcane są za pomocą śrub M6 dzięki czemu istnieje możliwość ich odkręcenia.

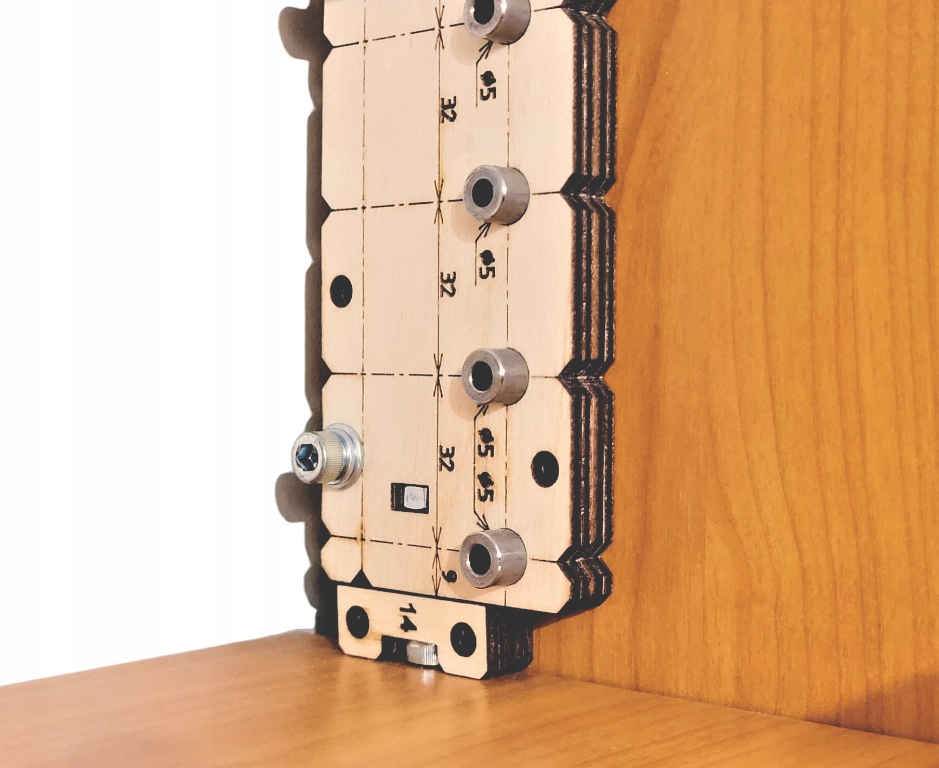

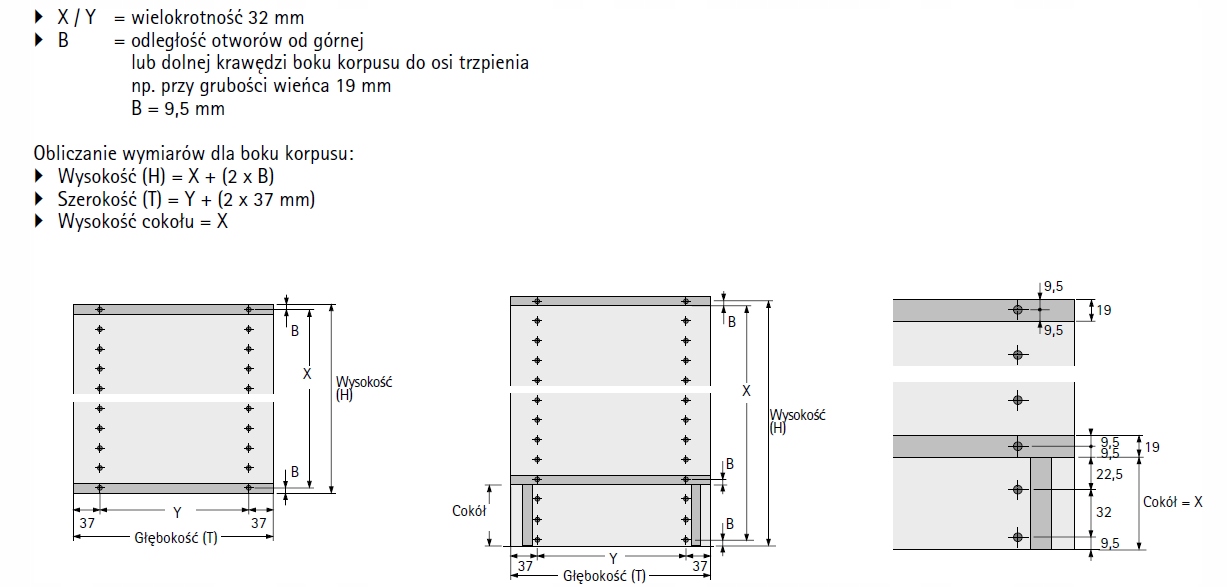

Ogranicznik zaprojektowany został w taki sposób aby po przekręceniu pierwszy otwór znajdował się w połowie grubości płyty 9 mm i stanowił opór. Po złożeniu ogranicznika możemy przyłożyć szablon do wewnętrznej strony korpusu (bez konieczności demontażu ograniczników) odległość od zewnętrznej strony korpusu do osi pierwszego otworu wynosi wtedy 41 mm [ (9 + 9 = płyta 18mm) + 14 mm grubość oporu + 9 mm odległość do pierwszego otworu w szeregu].
